GZDW系列直流电源柜

GZDW系列直流电源柜

产品概述

博广电气科技有限公司一直致力于产品质量控制和企业管理工作,“制造精品,服务诚信”始终是我公司对客户的坚定承诺。本企业产晶销售的客户主要是供电局、开关厂、机电设备公司,畅销国内各省市自治区,多次被国家重点工厂配套使用,并且出口欧洲非洲东南亚等国家,在使用过程中得到用户的好评!

分享到: 0

GZDW系列直流电源柜适用范围:

GZDW系列直流电源柜应用于大中小型发电厂和变电站,作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生,银行、宾馆、高层建筑和计算机网络等行业所需的直流电源;微机控制直流电源柜可用于无人职守、远程集中监控的发电厂、变电站和其他行业的直流电源。

本产品负荷JB/T5777 -42000《电力系统直流电源设备通用技术条件及安全要求》标准。

GZDW系列直流电源柜型号及其含义:

GZDW系列直流电源柜使用环境条件:

◆ 海拔高度:不超过2000m,若超过2000m,可与本公司协商解决。

◆ 环境温度:-5℃~+40℃。

◆ 相对湿度:不大于90%。(20±5℃时)

注:特殊条件可与本公司协商解决。

GZDW系列直流电源柜型号含义:

GZDW系列直流电源柜型号含义1

GZDW系列直流电源柜型号含义2


GZDW系列直流电源柜主要功能:


◆ 规格齐全:该系列产品共有十种型号几百种规格,能完全满足大中小型发电厂、变电站和各行业对直流电源的需求。

◆ 运行可靠:交流双路纳入自动切换。该产品设有二台充电浮充电装置互为备用,系统切换方便

◆ 运行稳定:该产品抗干扰性能好精度高,纹波系数小。

◆ 电池使用寿命长:该产品能严格按照蓄电池充电曲线对蓄电池进行充电、浮充电,避免过冲或欠冲现象。微机控制型具有电池巡检功能。

◆ 多重保护:该产品能对各工作点跟踪检测,软件与硬件保护相结合。绝缘检测装置随时检查母线绝缘状况。

◆ 运动通讯:微机控制直流电源柜能与上位微机通讯,能实现集中监控和无人值班。


GZDW系列直流电源柜主要技术参数:


◆ 入电源电压:三相交流380V+10%,50hz5%

◆ 输出直流电压额定值:24v;48v;110v;220v;

◆ 输出直流电流额定值:5A,8A,10A,15A,20A,30A,40A,50A,80A,100A,150A,200A,250A。

◆ 蓄电池额定容量:10Ah,20Ah,38Ah,40Ah,50Ah,60Ah,65Ah,80Ah,100Ah,150Ah,200Ah,250Ah,300Ah,400Ah。

◆ 电压调节范围(见表2)

◆ 输出直流电流调节范围:额定值的0~100%

◆ 稳定精度<±1%

◆ 稳流精度<±1%

◆ 纹波系数:<1%

◆ 整机噪声:<55dB

◆ 主变压器温升:70℃

◆ 工作方式:连续工作

◆ 效率>90%

◆ 防护等级:IP20~IP3

GZDW系列直流电源柜主要功能3

产品主要规格(铅酸免维护电池)

GZDW系列直流电源柜主要功能产品规格

直流系统图(图1-图10)

GZDW系列直流电源柜主要功能2

GZDW系列直流电源柜主要功能5

GZDW系列直流电源柜主要功能6

GZDW系列直流电源柜主要功能7

GZDW系列直流电源柜主要功能8

GZDW系列直流电源柜主要功能9

GZDW系列直流电源柜主要功能10

GZDW系列直流电源柜主要功能11

GZDW系列直流电源柜主要功能12

GZDW系列直流电源柜主要功能13

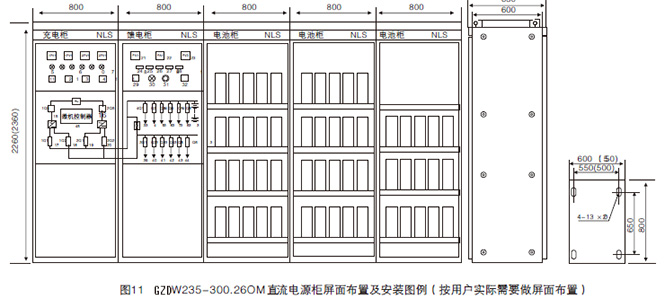

产品外形及安装尺寸(图11)

GZDW系列直流电源柜主要功能14

设备屏面布置固标签说明(固11 内容)

GZDW系列直流电源柜主要功能15

GZDW系列直流电源柜主要功能16

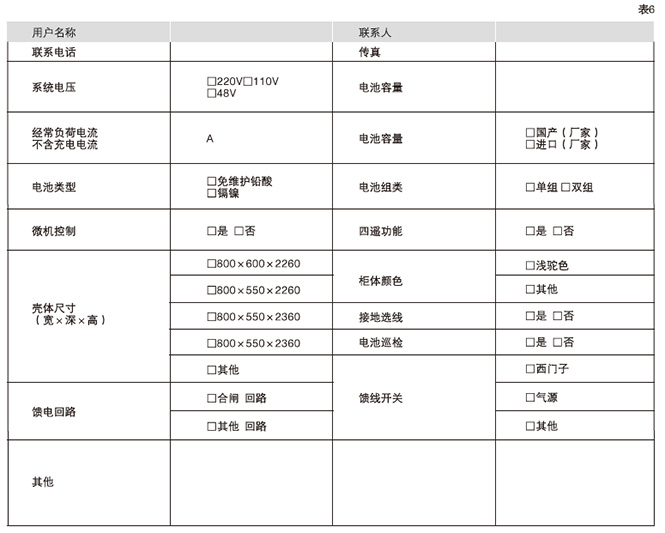

说明

GZDW系列直流电源柜主要功能17

GZDW系列直流电源柜主要功能18
